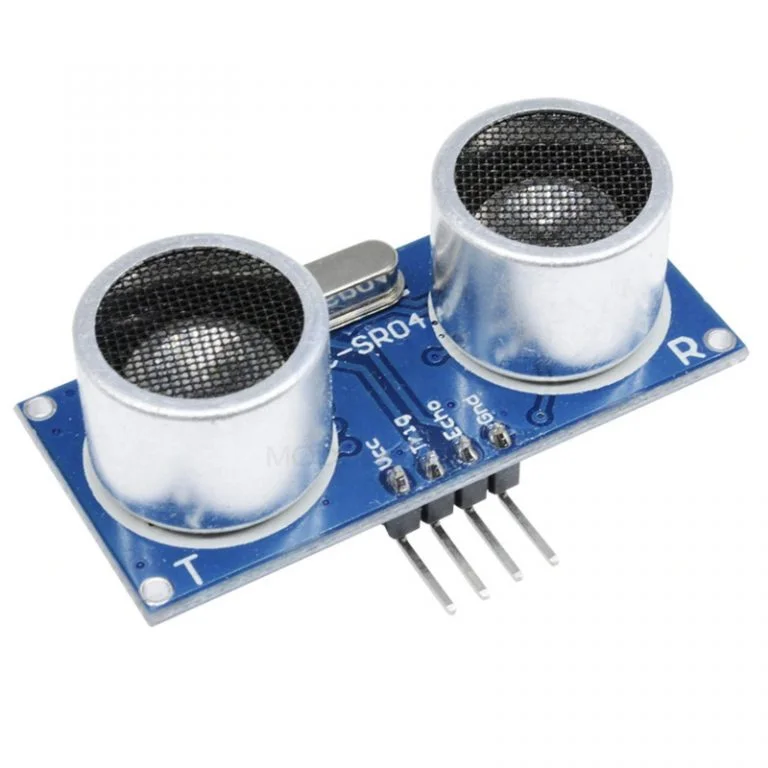

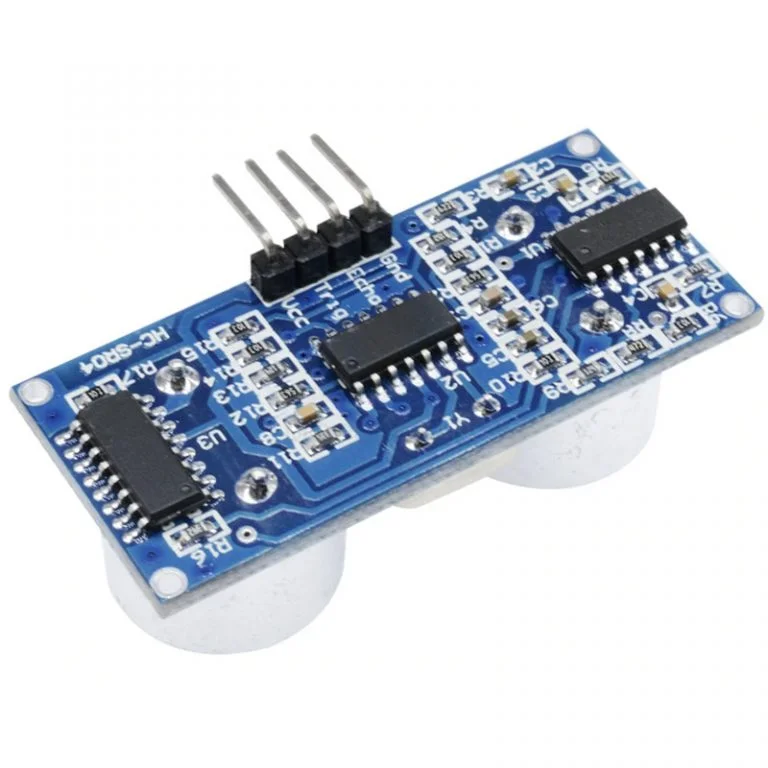

Capteur Ultrason HC-SR04 pour Arduino

Le capteur à ultrason HC-SR04 est l’un des modules les plus populaires et les plus fiables pour mesurer des distances avec précision, sans contact physique. Que vous soyez un passionné de robotique, un étudiant ou un maker au Maroc, ce capteur est un élément incontournable pour vos projets de détection d’obstacles et de mesure spatiale.

Très simple d’utilisation, il est parfaitement compatible avec les principales cartes de développement du marché telles que Arduino, Raspberry Pi, ESP32, ESP8266 et PIC.

⚙️ Comment ça marche ?

Le module HC-SR04 utilise le principe du sonar (comme les chauves-souris) pour évaluer la distance d’un objet. Il intègre un émetteur et un récepteur ultrasonique. L’émetteur envoie une onde sonore à haute fréquence (40 kHz) qui rebondit sur l’obstacle et revient vers le récepteur. En calculant le temps de trajet de l’onde, votre microcontrôleur peut déterminer la distance exacte avec une excellente précision.

📊 Caractéristiques Techniques :

• Tension d’alimentation : 5V DC

• Courant de fonctionnement : 15 mA

• Courant de repos : < 2 mA

• Plage de mesure de distance : de 2 cm à 400 cm (4 mètres)

• Précision de mesure : environ 3 mm

• Angle de détection efficace : < 15 degrés

• Fréquence de fonctionnement : 40 kHz

• Dimensions : 45 x 20 x 15 mm

🔌 Brochage (Pins) :

Le capteur dispose de 4 broches standards faciles à connecter sur une breadboard ou via des câbles Dupont :

1. VCC : Alimentation 5V

2. TRIG (Trigger) : Broche d’émission (déclenchement du signal)

3. ECHO : Broche de réception (lecture du signal de retour)

4. GND : Masse (Terre)

🚀 Exemples d’applications et projets :

• Robotique : Création de robots intelligents éviteurs d’obstacles ou suiveurs de ligne.

• Domotique : Radar de recul pour garage, système d’alarme et détection d’intrusion.

• Mesure industrielle : Détection de niveau de liquide dans une cuve ou un réservoir (sans contact avec l’eau).

• Projets Maker : Télémètre numérique avec affichage LCD ou OLED de la distance.

Pourquoi commander votre HC-SR04 chez Acometec Pro ? Profitez du meilleur prix au Maroc pour vos composants électroniques ! Nous vous garantissons un matériel de qualité, idéal pour le prototypage, avec une expédition rapide directement depuis notre boutique à Casablanca.
